Теоретические и нормативные основы обследования зданий и сооружений 📚

Обследование зданий и сооружений представляет собой комплекс мероприятий, направленных на установление фактического состояния строительных конструкций, инженерных систем и объекта в целом, а также на определение их соответствия требованиям нормативной документации и условиям безопасной эксплуатации. Теоретическая база этого направления опирается на положения строительной механики, сопротивления материалов, теории надёжности строительных систем, а также на данные о физико-механических свойствах материалов, изменяющихся во времени под воздействием нагрузок и среды.

Ключевым понятием выступает техническое состояние объекта — совокупность количественных и качественных характеристик, отражающих его способность выполнять заданные функции в течение рассматриваемого периода. Различают исправное, работоспособное, ограниченно работоспособное, недопустимое и аварийное состояния. Переход между ними описывается через критерии предельных состояний: по несущей способности, по деформациям, по трещиностойкости. Теоретическая модель обследования строится как последовательность переходов от первичного сбора данных к диагностике и далее к оценке ресурса конструкций.

Нормативную основу образуют документы технического регулирования в строительстве, устанавливающие требования к организации обследований, составу работ, методам контроля и формам представления результатов. К ним относятся стандарты на правила обследования несущих и ограждающих конструкций, на методы неразрушающего контроля прочности материалов, на геодезические измерения деформаций оснований и фундаментов, а также своды правил по оценке технического состояния эксплуатируемых зданий. Нормативные документы задают единый язык описания дефектов и повреждений, классификаторы категорий состояния и правила округления измеряемых величин, что обеспечивает сопоставимость результатов разных исполнителей.

Важным элементом теоретической базы является понятие дефекта и повреждения. Дефект трактуется как отклонение от проектного решения, возникшее при изготовлении, транспортировке или монтаже конструкций, тогда как повреждение — это изменение свойств и геометрии элемента в процессе эксплуатации. Разграничение принципиально для выбора методов диагностики и для построения заключений о причинах снижения несущей способности. Отдельно рассматриваются силовые и несиловые воздействия: первые связаны с нагрузками и их перераспределением, вторые — с температурно-влажностными, химическими и биологическими факторами.

Методологически обследование опирается на принцип комплексности: ни один отдельно взятый метод не даёт достаточной информации для достоверной оценки. Сочетание визуального осмотра, инструментальных измерений, лабораторных испытаний образцов и поверочных расчётов формирует систему доказательств, на которой строится заключение. При этом теоретически обосновывается необходимость вероятностного подхода: прочность материала в конструкции является случайной величиной, поэтому оценка состояния выполняется с учётом статистических характеристик выборок измерений и доверительных интервалов.

Существенное место в теоретической части занимает моделирование работы конструкции. Поверочные расчёты выполняются по фактическим геометрическим размерам, фактическим прочностным характеристикам материалов и фактическим нагрузкам, выявленным в ходе обследования. Расхождение между проектной и фактической расчётными схемами является типичной причиной ошибочных выводов, поэтому теоретическая подготовка специалиста включает навыки идентификации расчётных схем по результатам натурных наблюдений.

Наконец, теоретические основы включают учение о физическом износе и моральном старении объекта. Физический износ выражается в постепенной утрате первоначальных свойств конструкций и систем, моральное старение — в несоответствии объёмно-планировочных и инженерных решений современным требованиям. Оба процесса оцениваются количественно и служат входными данными для определения остаточного срока службы. Таким образом, виды обследования зданий и сооружений опираются на стройную теоретико-нормативную систему, объединяющую механику сооружений, материаловедение, метрологию и техническое регулирование, что создаёт предпосылки для последующей классификации самих видов обследования и детализации методик их выполнения.

Классификация видов обследования зданий и сооружений 🧩

Многообразие задач, решаемых при оценке состояния застроенных объектов, обусловливает необходимость упорядоченной классификации обследований. Классификация позволяет выбрать рациональный состав работ, корректно распределить трудозатраты и обеспечить полноту исходных данных для заключения. В её основе лежат несколько независимых признаков: цель проведения, стадийность жизненного цикла объекта, степень детализации, применяемые методы и характер воздействия на конструкцию.

По цели выделяют обследования для оценки технического состояния, для подготовки проектной документации на реконструкцию или капитальный ремонт, для определения возможности перепланировки или изменения функционального назначения, для расследования аварий и деформаций, для контроля качества строительства и для определения остаточного ресурса. Каждая цель задаёт собственный набор контролируемых параметров: например, при подготовке реконструкции акцент делается на фактических нагрузках и резервах несущей способности, а при расследовании аварии — на установлении последовательности разрушения и причинно-следственных связей.

По стадийности жизненного цикла различают обследования при изысканиях под новое строительство, при приёмке объекта в эксплуатацию, при периодических плановых осмотрах, при внеплановых проверках после чрезвычайных воздействий и при обследовании перед сносом или демонтажом. Стадийный признак тесно связан с нормативной периодичностью и с составом исполнительной документации, доступной специалисту на каждом этапе.

По степени детализации обследования делятся на предварительные (ориентировочные) и детальные. Предварительное обследование решает задачу выявления проблемных зон и обоснования объёма дальнейших работ; детальное — устанавливает количественные характеристики состояния каждого элемента и конструкции в целом. Между ними возможна промежуточная ступень — выборочное обследование отдельных участков, назначенных по результатам предварительного этапа.

По применяемым методам различают визуальные, инструментальные, лабораторные и расчётно-поверочные обследования. Визуальный метод остаётся базовым и наиболее экономичным, однако его разрешающая способность ограничена; инструментальные методы дают числовые значения параметров, лабораторные — характеристики материалов по отобранным образцам, расчётные — интегральную оценку несущей способности. Практически всегда эти методы применяются в сочетании.

По характеру воздействия на конструкцию методы делятся на неразрушающие и разрушающие. Неразрушающий контроль включает акустические, электромагнитные, радиационные и механические методы поверхностного действия; разрушающий предполагает отбор кернов или выпиловку образцов и последующее испытание в лаборатории. Выбор между ними определяется требуемой точностью и допустимостью повреждения конструкции.

Отдельный классификационный признак — обследование по виду конструктивного элемента: фундаменты и основания, стены и колонны, перекрытия и покрытия, кровли, фасады, инженерные системы. Такое деление удобно для построения специализированных методик и для формирования бригад исполнителей.

Наконец, по масштабу охвата различают обследование отдельного элемента, отдельного помещения, здания целиком и группы зданий (в том числе при оценке влияния нового строительства на окружающую застройку). Масштаб определяет объём геодезических работ, количество контрольных точек и схему обработки результатов.

Приведённая классификация не является взаимоисключающей: конкретное обследование одновременно характеризуется целью, стадией, детализацией, методами и масштабом. Практическая ценность классификации состоит в том, что она позволяет формализовать техническое задание и избежать как пропусков в работе, так и избыточных трудозатрат. Систематизированные таким образом виды обследования зданий и сооружений образуют основу для построения организационных схем и технологических регламентов, рассматриваемых в следующей части.

Организация и этапы проведения обследования строительных конструкций 🗂️

Организация обследования строится как управляемый процесс с чётко определёнными входами, этапами и выходами. Входом служит техническое задание, содержащее сведения об объекте, цели работ, ограничениях и требуемой форме отчётности. Выходом является технический отчёт с заключением о состоянии конструкций и, при необходимости, рекомендациями по дальнейшей эксплуатации или усилению.

Первый этап — подготовительный. Он включает изучение проектной и исполнительной документации, журналов производства работ, актов скрытых работ, материалов ранее выполненных обследований, а также сбор общих сведений об объекте: год постройки, конструктивная схема, функциональное назначение, история ремонтов и перепланировок. На этом же этапе согласовываются условия доступа, режим работы на объекте, необходимость отключения инженерных систем и меры по обеспечению безопасности исполнителей. Результатом этапа становится рабочая программа обследования с перечнем контролируемых параметров и схемой контрольных точек.

Второй этап — рекогносцировка и предварительное визуальное обследование. Специалисты осматривают объект в целом, фиксируют видимые дефекты, намечают зоны, требующие детального изучения, и уточняют объём инструментальных работ. На этом этапе важна дисциплина описания: каждый дефект привязывается к координатам,Photофиксируется и заносится в ведомость с указанием даты и исполнителя.

Третий этап — инструментальное обследование. Он включает измерения геометрических параметров конструкций, определение прочности материалов неразрушающими методами, отбор образцов для лабораторных испытаний, геодезические наблюдения за деформациями и кренами, а также, при необходимости, длительные наблюдения с помощью установленных датчиков. Все измерения выполняются средствами, прошедшими поверку, с регистрацией условий проведения работ, поскольку температура и влажность влияют на показания ряда приборов.

Четвёртый этап — лабораторные испытания. Отобранные образцы бетона, раствора, кирпича, металла или древесины испытываются на сжатие, растяжение, изгиб, влажность и плотность. Результаты обрабатываются статистически: вычисляются средние значения, коэффициенты вариации и доверительные границы, которые затем используются в поверочных расчётах.

Пятый этап — поверочные расчёты. По фактическим размерам сечений, фактическим прочностным характеристикам и фактическим нагрузкам выполняется расчёт несущей способности и деформативности конструкций. Расчётная схема уточняется по результатам натурных наблюдений; при выявлении признаков перераспределения усилий назначаются дополнительные проверки.

Шестой этап — камеральная обработка и составление отчёта. Отчёт включает описание объекта, методику работ, результаты измерений и испытаний, ведомости дефектов, расчёты, выводы о категории технического состояния и рекомендации. Заключение формулируется в терминах, однозначно понимаемых проектировщиками и эксплуатирующими организациями.

Седьмой этап — контроль качества и приёмка результатов. Внутренний контроль проверяет полноту исходных данных, корректность расчётов и соответствие отчёта техническому заданию; при внешней приёмке результаты рассматриваются заказчиком и, при необходимости, направляются на независимую проверку.

Организационная схема предусматривает распределение ролей: руководитель работ отвечает за программу и сроки, специалисты-исполнители — за достоверность измерений, лаборатория — за корректность испытаний. Особая роль отводится документированию: все первичные записи сохраняются и прилагаются к отчёту, что обеспечивает прослеживаемость выводов. Таким образом, виды обследования зданий и сооружений реализуются через последовательность взаимосвязанных этапов, каждый из которых имеет собственные критерии завершённости и собственный набор документов, а строгое соблюдение этапности служит гарантией достоверности итогового заключения.

Документальное и информационное обеспечение обследования зданий и сооружений 📄

Документальное обеспечение обследования выполняет двоякую функцию: с одной стороны, оно служит источником исходных данных, с другой — фиксирует результаты работ в форме, пригодной для последующего использования. Информационная модель обследования включает проектные, исполнительные, эксплуатационные и отчётные документы, а также массивы измеренных величин и их производные.

Проектная документация даёт представление о первоначальном замысле объекта: конструктивной схеме, сечениях элементов, классах материалов, нагрузках. Исполнительная документация отражает фактическое воплощение проекта и содержит акты скрытых работ, исполнительные схемы, паспорта материалов, результаты заводских испытаний. Сопоставление проектных и исполнительных данных позволяет выявить отклонения, возникшие при строительстве, которые нередко являются скрытой причиной последующих дефектов.

Эксплуатационная документация включает журналы технических осмотров, записи о выполненных ремонтах, сведения о перепланировках, замене оборудования и изменении функционального назначения помещений. Эти сведения важны для реконструкции истории нагружения конструкций: нередко именно изменение назначения помещения приводило к превышению проектных нагрузок на перекрытия.

Отчётная документация по обследованию формируется по единой структуре: титульный лист, техническое задание, сведения об объекте, методика работ, результаты измерений и испытаний, ведомости дефектов, расчёты, выводы, приложения. К отчёту прилагаются схемы с нанесёнными контрольными точками, фотоматериалы с привязкой к плану, протоколы лабораторных испытаний, распечатки приборных измерений. Единообразие структуры облегчает сопоставление отчётов разных лет и разных исполнителей.

Информационное обеспечение опирается на принцип прослеживаемости: каждая цифра в отчёте должна иметь источник — запись в журнале измерений, протокол испытаний или расчётную таблицу. Для этого ведётся сквозная нумерация контрольных точек, а результаты измерений заносятся в ведомости с указанием прибора, его заводского номера, даты поверки и условий измерения. Такой порядок позволяет при разногласиях восстановить ход работ и проверить корректность выводов.

Современные средства информационного обеспечения включают электронные таблицы для обработки измерений, базы данных дефектов с возможностью выборки по типам элементов и видам повреждений, а также средства построения трёхмерных моделей объекта, на которые накладываются результаты обследования. Трёхмерная модель удобна для визуализации распределения дефектов и для планирования ремонтных работ, однако она не заменяет первичную документацию, а лишь дополняет её.

Особое значение имеет защита информации: отчёты содержат сведения о несущей способности объектов, которые могут быть использованы недобросовестно, поэтому порядок хранения и передачи документации регламентируется внутренними правилами организации. Копии первичных записей хранятся не менее срока, установленного для данной категории объектов.

Документальное обеспечение неразрывно связано с качеством исходных данных: если проектная документация утрачена, приходится восстанавливать конструктивную схему по натурным обмерам, что увеличивает трудоёмкость и вносит неопределённость. Поэтому в программе обследования заранее предусматривается раздел, посвящённый сбору и анализу документации, а его результаты оформляются в виде справки, прилагаемой к отчёту. Таким образом, виды обследования зданий и сооружений в информационном аспекте представляют собой процессы преобразования разрозненных документов и измерений в целостную доказательную систему, обеспечивающую обоснованность итоговых выводов.

Визуальное и инструментальное обследование несущих и ограждающих конструкций 🔎

Визуальное обследование является первым и обязательным звеном любого обследования. Его задача — составить общее представление о состоянии объекта, выявить видимые дефекты и определить зоны, требующие инструментальной проверки. Визуальный осмотр выполняется как с земли или с уровня пола, так и с использованием средств доступа: стремянок, подмостей, автовышек, промышленного альпинизма. Для каждого яруса осмотра фиксируется освещённость и условия видимости, поскольку часть дефектов (волосяные трещины, коррозионные пятна) обнаруживается только при достаточном освещении и с близкого расстояния.

Методика визуального обследования предусматривает последовательный обход объекта по заранее составленному маршруту с осмотром всех доступных поверхностей: стен, колонн, перекрытий, покрытий, лестниц, балконов. Выявленные дефекты описываются по единой схеме: тип дефекта, местоположение, геометрические параметры (длина, ширина раскрытия, глубина), ориентация, дата обнаружения. Трещины описываются с указанием направления и характера (силовые, усадочные, температурные), что важно для последующей диагностики причин.

Инструментальное обследование дополняет визуальное и придаёт ему количественную определённость. Основные группы инструментальных методов: геометрические измерения, механические методы контроля прочности, акустические и электромагнитные методы, методы измерения деформаций и перемещений. Геометрические измерения выполняются рулетками, лазерными дальномерами, штангенциркулями и нивелирами; они дают фактические размеры сечений, пролётов, отметок и отклонений от вертикали.

Механические методы неразрушающего контроля основаны на связи между поверхностной твёрдостью материала и его прочностью. Склерометры и молотки Кашкарова позволяют оценить прочность бетона и раствора по результатам серии ударов; для повышения точности выполняется тарировка по кернам, отобранным из того же элемента. Ультразвуковой метод основан на измерении скорости распространения продольных волн, которая коррелирует с плотностью и прочностью материала; сочетание ультразвука и склерометрии повышает достоверность оценки.

Электромагнитные методы применяются для определения толщины защитного слоя бетона и расположения арматуры, а также для выявления скрытых металлических включений. Для металлических конструкций используются ультразвуковая толщинометрия и дефектоскопия сварных швов, для деревянных — влагометрия и методы определения плотности. Каждый метод имеет область рационального применения и ограничения, которые указываются в отчёте.

Измерение деформаций и перемещений включает нивелирование осадок фундаментов, измерение кренов зданий, наблюдение за раскрытием трещин с помощью маяков и щелемеров. Для длительных наблюдений устанавливаются датчики, регистрирующие раскрытие трещин и температуру; периодичность снятия показаний назначается в зависимости от интенсивности процессов.

Особенность инструментального обследования ограждающих конструкций состоит в необходимости оценки теплотехнических и влажностных характеристик: выполняются измерения сопротивления теплопередаче, влажности материалов, воздухопроницаемости стыков. Эти параметры влияют не только на комфорт, но и на долговечность конструкций, поскольку переувлажнение ускоряет коррозию арматуры и разрушение кладки.

Обработка результатов визуального и инструментального обследования выполняется совместно: зоны, выявленные визуально, проверяются инструментально, а инструментальные данные уточняют описание дефектов. Итогом становится ведомость дефектов и таблица измеренных параметров, которые служат исходными данными для поверочных расчётов. Таким образом, виды обследования зданий и сооружений в практическом исполнении представляют собой сочетание визуальной диагностики и инструментальных измерений, причём ни один из этих компонентов не может считаться достаточным в отрыве от другого.

Геодезические и деформационные виды обследования зданий и сооружений 📏

Геодезические методы занимают особое место в системе обследований, поскольку позволяют получить количественные характеристики пространственного положения объекта и его изменений во времени. Предметом наблюдений служат осадки фундаментов, крены зданий, горизонтальные смещения конструкций, деформации земной поверхности в зоне влияния строительства.

Наблюдения за осадками выполняются методом высокоточного нивелирования по осадочным маркам, заложенным в фундаменты или в цокольную часть стен. Схема размещения марок составляется так, чтобы охватить наиболее нагруженные и наиболее уязвимые участки. Измерения выполняются от опорных реперов, расположенных вне зоны влияния объекта; периодичность наблюдений назначается в зависимости от стадии строительства или эксплуатации, причём на начальном этапе частота выше, чтобы зафиксировать интенсивность процесса.

Крены зданий измеряются методом координат, методом углов или с помощью лазерных зенит-приборов. Результатом является отклонение верха здания от вертикали, отнесённое к его высоте; сравнение с нормативными допусками позволяет судить о допустимости деформации. Для протяжённых зданий отдельно оцениваются продольный и поперечный крены, а также кручение.

Горизонтальные смещения конструкций (например, подпорных стен, стен котлованов, каркасов) измеряются методами полигонометрии и трилатерации, а также с помощью инклинометров, устанавливаемых в скважинах. Инклинометрия даёт профиль смещений по глубине, что особенно важно при обследовании оснований и подземных частей.

Деформации земной поверхности в зоне влияния нового строительства оцениваются по маркам, заложенным на окружающей застройке и на дневной поверхности. Совместный анализ осадок нового и существующего объектов позволяет выявить взаимное влияние и своевременно назначить компенсирующие мероприятия.

Точность геодезических измерений нормируется в зависимости от класса работ. Для осадок зданий обычно применяется нивелирование с погрешностью порядка десятых долей миллиметра на станции; для измерения кренов — угловые измерения с погрешностью, обеспечивающей определение отклонения с требуемой детализацией. Все приборы проходят поверку, а измерения сопровождаются регистрацией температуры и атмосферного давления, влияющих на рефракцию.

Обработка геодезических данных включает уравнивание измерений, вычисление отметок и координат, построение графиков осадок во времени и профилей деформаций. График осадки во времени позволяет выделить этапы с различной интенсивностью: период активного строительства, период стабилизации, период повторного роста, связанного с изменением гидрогеологических условий. Анализ профилей деформаций выявляет неравномерность осадок, которая опаснее абсолютных величин, поскольку вызывает перераспределение усилий в конструкциях.

Особое внимание уделяется совместному анализу геодезических и инструментальных данных: например, рост раскрытия трещин в стенах сопоставляется с графиком осадок, что позволяет установить причинно-следственную связь. При выявлении опасных деформаций назначаются дополнительные наблюдения с повышенной частотой и разрабатываются мероприятия по стабилизации положения объекта.

Документирование геодезических работ включает схемы размещения марок и реперов, журналы измерений, ведомости отметок и координат, графики и профили. Эти материалы прилагаются к отчёту и служат основой для последующих циклов наблюдений, поскольку сопоставимость результатов достигается только при неизменной схеме марок и единой методике. Таким образом, виды обследования зданий и сооружений включают геодезический компонент как необходимый элемент, без которого оценка деформационного состояния объекта была бы неполной.

Обследование оснований, фундаментов и подземных частей зданий 🧱

Основания и фундаменты являются наиболее ответственной частью объекта, поскольку их состояние определяет возможность дальнейшей эксплуатации здания в целом. Обследование этой группы конструкций сопряжено с ограниченным доступом, необходимостью земляных работ и повышенными требованиями к сохранности существующих элементов.

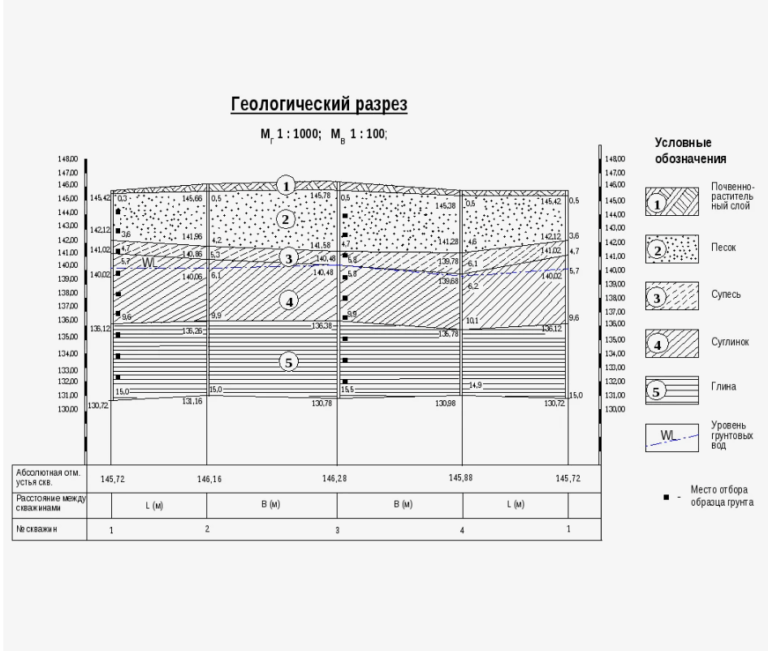

Программа обследования начинается с анализа геологической и гидрогеологической обстановки: изучаются материалы изысканий, сведения об уровне грунтовых вод, данные о ранее выполненных усилениях фундаментов. При отсутствии документации выполняются дополнительные изыскания, включающие бурение скважин, отбор проб грунта и лабораторное определение его физико-механических характеристик.

Шурфование применяется для непосредственного осмотра фундаментов и прилегающего грунта. Шурфы закладываются в местах наиболее вероятных повреждений: у углов здания, в зонах примыкания к новым объектам, в местах выявленных деформаций. В шурфе фиксируются материал и размеры фундамента, глубина заложения, состояние гидроизоляции, наличие и характер трещин, влажность грунта. После осмотра шурф тщательно засыпается с послойным уплотнением, чтобы не создать дополнительных путей фильтрации.

Для оценки сплошности фундаментов и выявления скрытых полостей применяются неразрушающие методы: сейсмоакустическое просвечивание, георадиолокация, электропрофилирование. Эти методы позволяют оконтурить зоны нарушений без вскрытия, однако их результаты нуждаются в проверке прямыми наблюдениями.

Особую группу составляют работы по оценке влияния подземных вод: измеряется уровень, отбираются пробы на химический анализ, оценивается агрессивность воды по отношению к бетону и металлу. При выявлении агрессивных сред назначаются мероприятия по защите конструкций.

Обследование подземных частей включает осмотр подвалов, технических подполий, тоннелей, приямков. Фиксируются следы фильтрации, высолы, коррозия арматуры, состояние полов и отмостки. Отмостка и водоотводящие лотки рассматриваются как элементы, напрямую влияющие на влажностный режим основания, поэтому их дефекты описываются с той же тщательностью, что и дефекты фундаментов.

Оценка несущей способности основания выполняется по фактическим характеристикам грунта и фактическим нагрузкам. При выявлении недостаточной несущей способности рассматриваются варианты усиления: уширение подошвы фундамента, устройство буроинъекционных свай, химическое закрепление грунта. Выбор варианта опирается на результаты обследования и на технико-экономическое сравнение.

Документирование работ по основаниям и фундаментам включает схемы шурфов и скважин, разрезы с указанием отметок заложения, протоколы испытаний грунтов, результаты геофизических измерений, ведомости дефектов. Эти материалы служат исходными данными для поверочных расчётов основания и для проектирования усиления. Таким образом, виды обследования зданий и сооружений в части подземных конструкций требуют сочетания прямых вскрытий, неразрушающих методов и лабораторных испытаний, а их результаты определяют стратегию дальнейших работ по объекту в целом.

Обследование железобетонных, металлических и каменных конструкций 🏗️

Железобетонные конструкции обследуются с учётом их специфики: совместной работы бетона и арматуры, влияния защитного слоя, развития коррозионных процессов. Основные контролируемые параметры: прочность бетона, толщина защитного слоя и расположение арматуры, наличие трещин и их раскрытие, признаки коррозии арматуры, карбонизация бетона.

Прочность бетона определяется сочетанием неразрушающих методов и испытаний кернов. Керны отбираются из зон, не влияющих на несущую способность, с последующей заделкой отверстий. По результатам испытаний строится функция распределения прочности, и в расчёт вводится значение, соответствующее нижней доверительной границе.

Толщина защитного слоя измеряется электромагнитными приборами с предварительной тарировкой по кернам. Недостаточный защитный слой является одной из главных причин ускоренной коррозии арматуры, поэтому его оценка выполняется на всех доступных участках.

Трещины в железобетонных конструкциях классифицируются по причинам возникновения: силовые (от нагрузок), усадочные, температурные, коррозионные. Силовые трещины в растянутой зоне свидетельствуют о недостаточной несущей способности или о перегрузке; их раскрытие измеряется щелемерами и сопоставляется с нормативными допусками.

Металлические конструкции обследуются на предмет коррозионных потерь сечения, состояния сварных швов и болтовых соединений, наличия деформаций и трещин усталостного характера. Толщинометрия ультразвуковым методом позволяет оценить фактическую толщину элементов без их вскрытия; в зонах наибольшей коррозии выполняется контрольная зачистка и прямое измерение. Сварные швы проверяются визуально и ультразвуковой дефектоскопией, болтовые соединения — натяжением и наличием коррозии.

Каменные и армокаменные конструкции обследуются на предмет прочности кладки, состояния растворных швов, наличия трещин и расслоений. Прочность кирпича и раствора определяется неразрушающими методами и испытаниями отобранных образцов. Особое внимание уделяется трещинам в кладке: их направление и раскрытие позволяют судить о причинах деформаций — неравномерных осадках, перегрузке, температурных воздействиях.

Для всех групп конструкций выполняется проверка геометрических параметров: сечений, пролётов, отклонений от вертикали и горизонтали. Отклонения сопоставляются с допусками, а при их превышении назначаются поверочные расчёты с учётом начальных несовершенств.

Поверочные расчёты выполняются по фактическим данным: для железобетона — по фактической прочности бетона и фактическому армированию, для металла — по фактической толщине и характеристикам стали, для кладки — по фактической прочности камня и раствора. Расчётные схемы уточняются по результатам обследования, а при выявлении признаков перераспределения усилий назначаются дополнительные проверки.

Документирование результатов включает ведомости дефектов по каждому элементу, протоколы измерений и испытаний, расчётные таблицы, схемы расположения контрольных точек. Эти материалы служат основой для заключения о категории технического состояния конструкций и для разработки рекомендаций по усилению. Таким образом, виды обследования зданий и сооружений дифференцируются по материалу конструкций, поскольку методы контроля и критерии оценки существенно различаются для бетона, металла и кладки.

Обследование деревянных конструкций, кровель и фасадных систем 🏠

Деревянные конструкции обследуются с учётом их биологической уязвимости: основные дефекты связаны с увлажнением, загниванием, поражением насекомыми и снижением плотности древесины. Программа обследования включает визуальный осмотр с простукиванием, влагометрию, определение глубины загнивания и оценку несущей способности элементов.

Всё это напрямую связано с темой «Виды обследования зданий и сооружений».

Влагометрия выполняется в нескольких точках каждого элемента, поскольку влажность распределена неравномерно: наиболее увлажнены зоны у опор, в местах протечек и вблизи ограждающих конструкций. Превышение нормативной влажности служит сигналом для детального изучения зоны и для назначения мероприятий по устранению источника увлажнения.

Глубина загнивания определяется зондированием и вскрытием отдельных участков. При значительных поражениях выполняется испытание образцов на сжатие и изгиб для оценки остаточной прочности. Поражение насекомыми выявляется по наличию ходов и буровой муки; при обнаружении признаков выполняется оценка степени поражения.

Кровли обследуются на предмет герметичности, состояния гидроизоляционного ковра, водоотводящих элементов и несущих конструкций покрытия. Проверка герметичности выполняется визуально, а при необходимости — с использованием методов инфракрасной термографии, выявляющей зоны увлажнения утеплителя. Состояние водоотводящих воронок и желобов оценивается с точки зрения пропускной способности, поскольку застой воды ускоряет разрушение ковра.

Фасадные системы обследуются на предмет состояния облицовки, креплений, герметизации стыков и теплоизоляции. Для навесных фасадов проверяется надёжность крепления панелей, состояние кронштейнов и направляющих; для штукатурных фасадов — наличие трещин, отслоений и высолов. Герметизация стыков оценивается визуально и с помощью инструментальных методов (например, измерения сопротивления паропроницанию и тепловизионной съёмки). Нарушения герметичности стыков приводят к увлажнению утеплителя и требуют первоочередного устранения.

Обследование инженерных систем и оценка эксплуатационной пригодности сооружений 🔧

Инженерные системы обеспечивают функциональное назначение здания и во многом определяют условия эксплуатации его конструкций. Обследование этих систем выполняется параллельно с обследованием строительных конструкций, поскольку дефекты инженерных сетей нередко служат первопричиной повреждений несущих и ограждающих элементов: протечки кровли и трубопроводов вызывают коррозию и загнивание, нарушения вентиляции приводят к конденсации влаги, недостаточный отвод воды от фундаментов ускоряет осадки.

Программа обследования инженерных систем охватывает водоснабжение и водоотведение, отопление и теплоснабжение, вентиляцию и кондиционирование, электроснабжение и электроосвещение, системы газоснабжения (в части, относящейся к эксплуатационной пригодности объекта), а также слаботочные системы и системы противопожарной защиты в части их влияния на безопасность эксплуатации. Для каждой системы устанавливается перечень контролируемых параметров: герметичность, пропускная способность, температурные режимы, электрическое сопротивление изоляции, работоспособность автоматики.

Обследование трубопроводных систем начинается с визуального осмотра доступных участков: фиксируются следы протечек, коррозия, разрывы изоляции, деформации креплений. Для скрытых участков применяются неразрушающие методы: акустическая диагностика утечек, тепловизионный контроль, опрессовка отдельных участков с регистрацией падения давления. Результаты опрессовки служат количественным критерием герметичности и позволяют локализовать дефектные участки.

Системы отопления и вентиляции обследуются с измерением температур и расходов воздуха в контрольных точках. Сопоставление фактических параметров с проектными выявляет разрегулировку системы, засорение воздуховодов и теплообменников, нарушения в работе автоматических регуляторов. Для оценки теплозащитных свойств ограждающих конструкций выполняется тепловизионная съёмка, результаты которой увязываются с данными о работе системы отопления.

Электроснабжение обследуется на предмет состояния кабельных линий, распределительных устройств и заземления. Измеряются сопротивление изоляции, сопротивление заземляющих устройств, параметры срабатывания устройств защитного отключения. Выявляются перегрузки отдельных линий, признаки перегрева контактов, несоответствие сечений проводников фактическим нагрузкам.

Оценка эксплуатационной пригодности сооружения представляет собой синтез результатов обследования конструкций и инженерных систем. Она выполняется по критериям, отражающим способность объекта выполнять заданные функции: механическая безопасность, пожарная безопасность в части строительных решений, санитарно-гигиенические условия, энергетическая эффективность, ремонтопригодность. Каждый критерий оценивается по совокупности выявленных дефектов и измеренных параметров, а итог формулируется в виде вывода о возможности дальнейшей эксплуатации без ограничений, с ограничениями или о необходимости проведения ремонтных мероприятий.

При оценке эксплуатационной пригодности применяется принцип определяющего фактора: из всей совокупности дефектов выделяется тот, который в наибольшей степени ограничивает функциональные возможности объекта. Такой подход позволяет избежать как необоснованного ужесточения требований, так и недооценки опасных процессов. Определяющий фактор устанавливается по результатам анализа причинно-следственных связей между дефектами конструкций и нарушениями в работе инженерных систем.

Документирование результатов обследования инженерных систем включает схемы сетей с нанесением контрольных точек, протоколы измерений, ведомости дефектов, результаты тепловизионной съёмки и опрессовки. Эти материалы объединяются с данными по конструкциям в сводном отчёте, структура которого обеспечивает сопоставимость выводов по разным частям объекта. Таким образом, виды обследования зданий и сооружений в части инженерных систем образуют самостоятельное направление работ, результаты которого непосредственно влияют на итоговую оценку эксплуатационной пригодности объекта.

Обработка результатов обследования и оценка технического состояния объектов 📊

Обработка результатов обследования представляет собой переход от первичных данных к выводам, имеющим нормативную и практическую определённость. Этот этап включает статистическую обработку измерений, построение ведомостей дефектов, выполнение поверочных расчётов и формулирование категории технического состояния.

Статистическая обработка начинается с проверки однородности выборок измерений. Для каждой группы однотипных элементов вычисляются средние значения, стандартные отклонения и коэффициенты вариации. Выборки, содержащие аномальные значения, анализируются отдельно: аномалия может быть следствием как ошибки измерения, так и локального дефекта, поэтому решение о её исключении принимается только после проверки первичных записей.

Прочность материалов оценивается по нижней доверительной границе распределения, что обеспечивает консервативность выводов. При малом числе испытаний применяются табличные коэффициенты, учитывающие неопределённость оценки. Для металлических конструкций аналогичный подход применяется к толщинам сечений, для деревянных — к плотности и влажности.

Ведомость дефектов формируется как основной учётный документ: каждый дефект получает идентификатор, привязку к элементу и контрольной точке, описание, количественные параметры и предполагаемую причину. Ведомость служит основой для построения матрицы «элемент — дефект — причина», анализ которой выявляет системные проблемы, например недостаточную защиту от увлажнения на группе однотипных участков.

Поверочные расчёты выполняются по фактическим данным с использованием расчётных схем, уточнённых по результатам натурных наблюдений. Для каждого проверяемого элемента вычисляется коэффициент использования несущей способности, определяемый как отношение фактического усилия к предельно допустимому. Значения коэффициента, превышающие единицу, указывают на недостаточную несущую способность и требуют разработки усиления.

Категория технического состояния назначается по совокупности критериев: несущая способность, деформативность, трещиностойкость, коррозионное состояние, состояние узлов сопряжения. Нормативные документы устанавливают соответствие между значениями критериев и категориями — от нормативного до аварийного. При наличии противоречий между отдельными критериями принимается наиболее неблагоприятная категория, поскольку безопасность эксплуатации требует консервативной оценки.

Оценка остаточного ресурса выполняется на основе данных о фактическом состоянии и о скорости развития опасных процессов. Для коррозионных повреждений скорость определяется по разности толщин, измеренных в разные моменты времени; для деформаций основания — по графикам осадок. При отсутствии данных о динамике процесса оценка выполняется с указанием принятых допущений, что позволяет при последующих наблюдениях уточнить прогноз.

Итоговый документ объединяет результаты всех этапов: описание объекта, методику, результаты измерений и испытаний, ведомости дефектов, расчёты, выводы и рекомендации. Рекомендации формулируются в терминах конкретных мероприятий: усиление элемента, замена участка системы, ограничение нагрузок, организация наблюдений. Каждая рекомендация увязывается с выявленным дефектом и с результатами расчёта, что обеспечивает её обоснованность.

Контроль качества обработки результатов включает проверку полноты исходных данных, корректности статистических процедур и соответствия выводов нормативным критериям. При внешней проверке отчёт рассматривается с точки зрения возможности его использования проектными и эксплуатирующими организациями. Таким образом, виды обследования зданий и сооружений завершаются этапом обработки, на котором разрозненные измерения превращаются в целостную оценку технического состояния, служащую основой для принятия управленческих и проектных решений.

Практические аспекты применения видов обследования зданий и сооружений 💼

Практическая реализация обследований сопряжена с необходимостью принимать решения в условиях неполной информации, ограниченного доступа и сжатых сроков. Именно на прикладном уровне теоретические классификации превращаются в конкретные маршруты осмотра, наборы приборов и последовательности операций, а расхождения между нормативными предписаниями и реальной ситуацией на объекте требуют от исполнителя обоснованных компромиссов.

Одним из ключевых практических вопросов является выбор рационального состава работ. Избыточное обследование ведёт к неоправданным затратам и к повреждению конструкций при отборе образцов, недостаточное — к ошибочным выводам. Практика выработала правило поэтапного наращивания объёма: сначала выполняется предварительное обследование, по результатам которого назначаются детальные работы только в тех зонах, где выявлены признаки опасных процессов. Такой подход позволяет сосредоточить ресурсы на критических участках и избежать равномерного «размазывания» трудозатрат по всему объекту.

Существенным практическим аспектом является планирование доступа к конструкциям. Значительная часть дефектов располагается в труднодоступных местах: под перекрытиями, в шахтах, за подшивными потолками, в стеснённых подвалах. Заблаговременное согласование средств доступа — подмостей, вышек, люлек, страховочных систем — определяет не только сроки, но и качество обследования, поскольку при спешке часть поверхностей остаётся неосмотренной. Практика показывает, что недооценка этого фактора приводит к повторным выездам и к удорожанию работ.

Отбор образцов для лабораторных испытаний требует практического решения дилеммы между достоверностью и сохранностью конструкции. Керны следует отбирать в зонах с наименьшими напряжениями, а отверстия после отбора — заделывать материалом, близким по свойствам к основному. Места отбора документируются и наносятся на схемы, чтобы при последующих обследованиях можно было учесть выполненные вскрытия и не ослабить конструкцию повторно.

Практика инструментальных измерений связана с влиянием условий среды. Температура и влажность изменяют показания ряда приборов, а поверхностные загрязнения и отделочные слои искажают результаты неразрушающего контроля. Поэтому перед измерениями выполняется подготовка поверхностей, а в протоколах фиксируются условия, при которых получены данные. Сопоставление результатов, полученных разными методами в разные сезоны, требует приведения к сопоставимым условиям, иначе выводы могут оказаться ложными.

Отдельного внимания требует работа на объектах, продолжающих эксплуатироваться. Обследование жилых и общественных зданий, действующих производств накладывает ограничения на шумные и пыльные операции, на отключение инженерных систем, на доступ в помещения. Практическое решение состоит в согласовании графика работ с эксплуатирующей организацией, в выделении «окон» для наиболее трудоёмких операций и в информировании пользователей помещений о планируемых вскрытиях. Такой порядок снижает конфликтность и обеспечивает полноту доступа.

Практический аспект оценки состояния связан с необходимостью оперативных выводов при обнаружении признаков аварийного состояния. Если в ходе обследования выявлены дефекты, создающие непосредственную опасность, исполнитель обязан незамедлительно проинформировать заказчика и предложить первоочередные мероприятия: ограждение опасной зоны, разгрузку конструкций, установку временных креплений, организацию наблюдений. Промедление в таких ситуациях недопустимо, а последующая документация оформляется с указанием времени обнаружения и принятых мер.

Практика повторных обследований опирается на преемственность данных. Сопоставимость результатов достигается сохранением схемы контрольных точек, единой методикой измерений и едиными приборами. При смене исполнителя предыдущие материалы передаются вместе с объектом, что позволяет проследить динамику дефектов. Нарушение преемственности приводит к утрате возможности оценить скорость развития процессов, а следовательно, и остаточный ресурс конструкций.

Экономические аспекты практики связаны с распределением затрат между этапами. Опыт показывает, что средства, вложенные в качественное предварительное обследование и в корректный отбор образцов, окупаются за счёт сокращения объёма детальных работ и за счёт предотвращения ошибок, исправление которых требует повторных выездов и дополнительных вскрытий. При этом экономия на поверочных расчётах недопустима, поскольку именно расчёт связывает измерения с выводами о несущей способности.

Документирование практических решений ведётся параллельно с полевыми работами: журнал обследования фиксирует последовательность действий, встреченные препятствия и принятые решения по их преодолению. Такой журнал впоследствии служит источником для пояснений при разногласиях и для обучения специалистов. Практические аспекты, таким образом, не сводятся к технике измерений: они охватывают планирование, согласование, безопасность, преемственность данных и экономику работ, а виды обследования зданий и сооружений в прикладном исполнении представляют собой систему взаимосвязанных решений, каждое из которых влияет на достоверность итогового заключения.

Прикладные процедуры и типовые ситуации при выполнении обследований 🗂️

Прикладная сторона обследовательской деятельности раскрывается через типовые процедуры, которые повторяются от объекта к объекту и допускают формализацию в виде рабочих регламентов. К таким процедурам относятся приёмка объекта от заказчика, разбивка объекта на обследовательские участки, назначение контрольных точек, ведение полевой документации и передача результатов. Формализация снижает зависимость качества работ от индивидуального опыта исполнителя и обеспечивает воспроизводимость результатов при повторных выездах.

Приёмка объекта начинается с фиксации его исходного состояния на момент начала работ. Составляется акт, в котором перечисляются доступные помещения, вскрытые ранее участки, существующие повреждения отделки, состояние инженерных систем. Такой акт защищает обе стороны от взаимных претензий по поводу повреждений, возникших не по вине обследователей, и дисциплинирует исполнителей, побуждая их к аккуратности при вскрытиях.

Разбивка объекта на обследовательские участки выполняется по конструктивно-планировочному признаку: температурные блоки, секции, пролёты, этажи. Каждому участку присваивается обозначение, которое используется во всех полевых записях и в отчёте. Единая система обозначений устраняет путаницу при описании однотипных элементов и позволяет быстро находить нужный участок при повторном обследовании. Практика показывает, что отсутствие такой системы приводит к ошибкам привязки дефектов и к затруднениям при сопоставлении материалов разных лет.

Назначение контрольных точек подчиняется принципу представительности: точки располагаются так, чтобы охватить наиболее нагруженные зоны, места концентрации напряжений, участки с выявленными дефектами и, для сравнения, заведомо благополучные зоны. Число точек определяется требуемой точностью оценки и однородностью конструкций; при большой неоднородности число точек увеличивается. Расположение точек наносится на схемы, которые прилагаются к отчёту и используются при последующих наблюдениях.

Ведение полевой документации требует дисциплины записи. Каждая запись содержит дату, время, погодные условия, обозначение участка и точки, использованный прибор, результат измерения и подпись исполнителя. Записи ведутся в журнале, страницы которого пронумерованы; исправления вносятся зачёркиванием с указанием причины, а не стиранием. Такая практика обеспечивает юридическую значимость документов и позволяет при разногласиях восстановить ход работ.

Типовые ситуации, встречающиеся при обследованиях, немногочисленны, но требуют отработанных решений. Первая ситуация — отсутствие проектной документации. В этом случае конструктивная схема восстанавливается по натурным обмерам, а расчётные схемы строятся на основе обмерных чертежей с указанием принятых допущений. Вторая ситуация — скрытые дефекты, не обнаруживаемые визуально. Здесь применяется комбинация неразрушающих методов и выборочных вскрытий, причём вскрытия назначаются в первую очередь в зонах, где неразрушающие методы дали противоречивые результаты. Третья ситуация — расхождение между фактическими нагрузками и проектными. Она разрешается сбором данных об эксплуатации, взвешиванием оборудования, анализом складских запасов и последующим поверочным расчётом с фактическими нагрузками.

Отдельная типовая ситуация связана с обследованием объекта после пожара или после залива. В этих случаях последовательность работ строится от установления зоны термического или влажностного воздействия к оценке изменений свойств материалов. Для бетона после пожара оценивается изменение цвета и прочности, для металла — изменение структуры и твёрдости, для дерева — глубина обугливания. Результаты сопоставляются с состоянием неповреждённых участков, что позволяет оконтурить зону поражения.

Ситуация обследования перед реконструкцией требует особого внимания к резервам несущей способности. Практика состоит в том, чтобы оценить не только текущее состояние, но и возможность восприятия дополнительных нагрузок от новых конструкций и оборудования. Для этого выполняются вариантные расчёты, показывающие, при каких параметрах реконструкции существующие элементы остаются в допустимом напряжённом состоянии.

Передача результатов заказчику завершает прикладной цикл. Отчёт передаётся с сопроводительным письмом, в котором перечисляются основные выводы и первоочередные мероприятия. При необходимости проводится устное разъяснение выводов проектировщикам и эксплуатирующей организации, поскольку правильное понимание рекомендаций не менее важно, чем их обоснованность. Практические процедуры и типовые ситуации, рассмотренные в настоящей части, дополняют прикладные аспекты предыдущей части и показывают, что виды обследования зданий и сооружений в реальной деятельности представляют собой устойчивый набор отработанных операций, адаптируемых к конкретным условиям объекта.

Заключение ✅

Проведённое исследование охватило теоретические, нормативные, организационные, методические и прикладные аспекты обследования зданий и сооружений. Логика изложения строилась от общих оснований к частным процедурам: сначала были раскрыты теоретико-нормативные предпосылки, затем рассмотрена классификация обследований, далее — этапность работ, документальное и информационное обеспечение, методы обследования отдельных групп конструкций и инженерных систем, обработка результатов и, наконец, практические аспекты выполнения работ.

В теоретической части установлено, что обследование опирается на положения строительной механики, материаловедения, метрологии и технического регулирования. Ключевыми понятиями являются техническое состояние, дефект, повреждение и предельное состояние, а методологическим ядром выступает принцип комплексности, требующий сочетания визуальных, инструментальных, лабораторных и расчётных методов. Обоснована необходимость вероятностного подхода к оценке прочности материалов, поскольку свойства материала в конструкции являются случайными величинами.

Классификация обследований по цели, стадийности, степени детализации, применяемым методам и масштабу охвата позволила упорядочить многообразие работ и формализовать техническое задание. Показано, что классификационные признаки не являются взаимоисключающими и применяются совместно, обеспечивая полноту программы работ и предотвращая избыточные трудозатраты.

Организационная часть раскрыла последовательность этапов — от подготовительного до приёмки результатов. Установлено, что строгое соблюдение этапности, документирование первичных записей и прослеживаемость каждой цифры в отчёте служат гарантией достоверности итогового заключения. Информационное обеспечение рассмотрено как процесс преобразования разрозненных документов и измерений в целостную доказательную систему.

Методическая часть детализировала обследование несущих и ограждающих конструкций, оснований и фундаментов, железобетонных, металлических, каменных и деревянных конструкций, кровель и фасадных систем, а также инженерных систем. Для каждой группы определены контролируемые параметры, рациональные методы контроля и критерии оценки. Показано, что выбор методов определяется материалом конструкций, доступностью и требуемой точностью.

Обработка результатов рассмотрена как переход от первичных данных к нормативно определённым выводам. Статистическая обработка, ведомости дефектов, поверочные расчёты и назначение категории технического состояния образуют единую цепочку, в которой консервативность оценки служит интересам безопасности эксплуатации. Оценка эксплуатационной пригодности выполнялась по совокупности критериев с выделением определяющего фактора.

Прикладные части показали, что реальная деятельность сопряжена с выбором рационального состава работ, планированием доступа, отбором образцов, работой на действующих объектах и оперативным реагированием на признаки аварийного состояния. Типовые процедуры — приёмка объекта, разбивка на участки, назначение контрольных точек, ведение полевой документации — допускают формализацию и обеспечивают воспроизводимость результатов. Рассмотрены типовые ситуации: отсутствие проектной документации, скрытые дефекты, расхождение фактических и проектных нагрузок, последствия пожара и залива, обследование перед реконструкцией.

Общий вывод состоит в том, что виды обследования зданий и сооружений образуют целостную систему, в которой теоретические основания, нормативные требования, организационные процедуры и прикладные решения взаимосвязаны. Каждый элемент этой системы влияет на достоверность итоговой оценки, а пренебрежение любым из них приводит к ошибкам, стоимость исправления которых превышает затраты на качественное выполнение работ. Дальнейшее развитие практики связано с повышением культуры документирования, с преемственностью данных повторных обследований и с корректным применением инструментальных методов, что в совокупности обеспечивает надёжность выводов о состоянии объектов и обоснованность решений по их дальнейшей эксплуатации.
